点击图片查看原图| 郜赛楠 QQ：2853369883 手机：18518172483 电话：010-64714988-174 传真：010-84786709-667 邮件：sales18@handelsen.cn |
 |
 |
特色
精密金属齿轮传动系统
自停功能可以最大程度提供安全保证
100 mm无匙调节安全护罩
纤细机身设计
可移除的防护罩设计,隔绝细小碎屑对电机的损害,保护电机延长寿命
电池剩余电量显示
标准配置

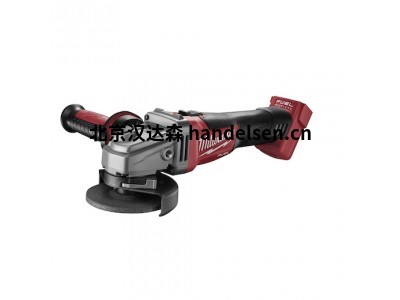

M18 CAG100X-0
Dyna 可链接专用工具箱
磨片直径(mm)：100
空载转速(rpm)：8500
最大切割深度 (mm)：21
主轴尺寸(mm)：M10
开关类型：滑动式开关
意外重启保护功能：有
电池类型：M18™ REDLITHIUM™-ION 红锂电池
电压(V)：18
重量含电池 (如果包装中有电池) (kg)：2.6kg (5.0Ah)
LED 灯：没有
剩余电量显示：有
万向轴联轴器 0.300系列 型号ELBE 0.313.115
最大Md：4.000至15.000 Nm
最大偏转角度可达42°
特点：
DIN，交叉互锁，SAE法兰，轮毂或 - 特殊连接
双/单接头，长度延长
双长度延长的关节
滚子轴承
Elbe万向轴有9个系列：
1.ELBE 精密万向轴 0.600系列
2.ELBE 球窝万向轴 0.800系列
3.ELBE 十字万向轴 0.700系列
4.ELBE 万向联轴器:ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列、ELBE 0.900系列
1.ELBE精密万向轴0.600系列：
当确保高速（高达5000 rpm）的精确动力传输时，请使用符合DIN 808标准的精密滚针轴承接头和轴。
硬化和研磨的弹性体轴颈位于密封的滚针轴承衬套中
由于采用高质量的特种滚子轴承润滑脂进行永久润滑，所以接头完全免维护，因此最好用于机械工程领域
与滑动轴承支撑接头相比，相当大的优势是在给定的偏转角度下具有极高的效率。
有关使用滚针轴承精密接头和轴的更多信息，请参见技术附件第8章的“使用说明”。
还提供了表面细化过程的信息。
ELBE 0.600系列：型号：ELBE 0.616.100
Md Max：6到250 Nm
最大偏转角度45°
加速到5.000转
ELBE 0.600特点：
标准孔，DIN 6885型内孔，内六角孔
快速连接
长度补偿可选
精密万向接头
滚针轴承
材料：钢
2. 球窝万向轴 0.800系列 型号：ELBE 0.820.100
ELBE 0.800系列球窝关节和轴由滑动轴承支撑，只能在低速下使用
允许的最大速度取决于偏转角度和负载，但不应超过500 rpm。
我们强烈建议在不确定情况下咨询我们的技术咨询服务
与万向节不同，球窝关节不能承受轴向应力。
为确保无故障运行，接头必须始终充分润滑。 这也可以通过使用油脂或油填充的波纹管来完成
关于使用球窝关节和轴的进一步信息可以在技术附件第8章的“关于使用的信息”中找到。
提供有关表面再生过程的信息。
通用技术数据
ELBE0.800系列：
最大。 倾斜角度：35°
扭矩范围：高达1370 Nm
材料：11SMnPb 30 k
材料编号1.0718
特殊材料：X 17 CrNi 16-2
材料编号1.4057（耐腐蚀和耐酸）
3. 十字万向轴 0.700系列 型号：ELBE 0.716.100、0.740.100
根据DIN 808的万向节和万向轴由滑动轴承重新支撑，因此它们的使用仅限于低速驱动器。
各自允许的最大转速取决于偏转角度和负载，但不得超过1000 rpm。
我们强烈建议在不确定情况下咨询我们的技术咨询服务
为确保无故障运行，接头必须始终充分润滑。 这也可以通过波纹管和油脂填充来完成。
关于使用万向节和万向轴的更多信息，请参见技术附件第8章的“使用信息”。
提供表面细化过程的信息。
一般技术说明
生产系列0.700：
最大。 偏转角度：45°
扭矩范围：高达450 Nm
材料：11SMnPb 30 k
材料编号1.0718
特殊材料：X 17 CrNi 16-2
材料编号1.4057（耐腐蚀和耐酸）
有关更多详细信息，请参阅
4.万向联轴器 0.100系列 型号：Elbe 0.110.050、0.110.051
扭矩范围：250 bis 35.000 Nm
最大偏转角度可达35°
DIN，交叉互锁，SAE法兰，轮毂或 - 特殊连接
无长度补偿万向节
具有长度补偿的联合中间轴
滚子/或滚针轴承
5. 万向联轴器 0.200系列 型号ELBE 0.204.100
Md Max：100至1.300 Nm
最大偏转角度可达45°
特点：
带长度补偿
没有键槽，
键槽两侧的长度可调整
滚针轴承
6. 万向轴联轴器 0.300系列 型号ELBE 0.313.115
最大Md：4.000至15.000 Nm
最大偏转角度可达42°
特点：
DIN，交叉互锁，SAE法兰，轮毂或 - 特殊连接
双/单接头，长度延长
双长度延长的关节
滚子轴承
7. 万向轴联轴器 0.400系列 型号ELBE 0.403.300
通用技术数据：
最大倾斜角度：高达55°
扭矩范围：高达6100 Nm
HUB连接
叉轴连接
8. 万向轴联轴器0.500系列 型号ELBE 0.509.021
通用技术数据：
最大倾斜角度：最大50°
扭矩范围：高达16900牛米
叉轴设计
9. ELBE 0.900 系列的制造过程及其所有优点与0.100系列的描述完全相同。
这种翼型的主要优点是由轴承座的钥匙和法兰的键槽所产生的正向连接。因此，与摩擦连接相比，扭矩传递更加明确
用于将万向节安装到万向节的四个螺钉可以快速装配和拆卸。
ELBE 0.900 系列： 型号ELBE 0.950.110、 0.980.130
Md Max：2.500至13.200 Nm
最大偏转角度可达30°
特点：
永式，更大的扩展
翼式，管式
翼型，短型
永式，联合
滚子轴承
ELBE 0.300系列
最大Md：4.000至15.000 Nm
最大偏转角度可达42°
特点：
DIN，交叉互锁，SAE法兰，轮毂或 - 特殊连接
双/单接头，长度延长
双长度延长的关节
滚子轴承
型号：
ELBE 0.313
ELBE 0.320
ELBE 0.358
黑色的详细信息=标准
橙色的信息=可能的选项
可选连接方式
1、轴连接
2、法兰连接
德国ELBE公司建立于1919年，长期致力于传动轴产品的开发与制造。目前德国Elbe是多家国际知名企业的合作伙伴，包括普拉塞陶依尔•法拉利•ZF•卡特彼勒•利勃海尔•多纳•沃尔沃•MAN等。
ELBE主要产品：
万向联轴器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列
精密万向轴：ELBE 0.600系列
十字万向轴：ELBE 0.700系列
球窝万向轴：ELBE 0.800系列
产品应用:
ELBE产品主要应用于铁路机械•工程机械•交通运输车辆•农业机械•工业制造机械等。
替代兼容性:
可以根据客户需求来制定产品特性，工厂根据产品配套灵活性进行升级，替代，从而达到现场的完美使用。
0.300系列有两种配置。
a）与长度补偿的单个接头相连的双中心接头。 这种安排主要是在具有铰接转向的施工设备上遇到的。 居中的双联轴器具有不需要中间轴承支撑的优点。 这导致驱动线路的安装时间更短，从而节省了成本。
b）第二个配置包括两个长度扩展的双中心接头。 由于两个单个接头之间的角度差达到约3度，因此这种配置可确保几乎均匀的速度和扭矩传递。 角度的差异会造成一个小于0,0027的波动，这个数值太小，以至于可以忽略不计。 要确定波动的数量，请参阅应用指南。
中央双接头由两个叉形部件组成，其中包括一个封闭在橡胶套中的定心装置，以防止灰尘和潮湿。
ELBE 0.200系列：
Md Max：100至1.300 Nm
最大偏转角度可达45°
特点：
带长度补偿
没有键槽，
键槽两侧的长度可调整
滚针轴承
型号：
BE 0.204.100
ELBE 0.210.100
ELBE 0.206.100
ELBE 0.206.101
ELBE 0.204.103
ELBE 0.206.103
ELBE 0.206.104
ELBE 0.210.103
ELBE 0.106.010
ELBE 0.204.010
ELBE 0.204.012
ELBE 0.106.012
ELBE 0.204.400
ELBE 0.204.010
ELBE 0.106.010
ELBE 0.110.015
ELBE 0.204.410
ELBE 0.206.400
ELBE 0.206.410
ELBE 0.210.400
ELBE 0.204.403
ELBE 0.204.413
ELBE 0.206.403
ELBE 0.206.413
ELBE 0.210.403
ELBE 0.110.015
ELBE 0.110.016
ELBE 0.204.050
ELBE 0.206.050
ELBE 0.206.051
ELBE 0.210.050
ELBE 0.204.053
ELBE 0.206.053
ELBE 0.206.054
ELBE 0.210.053
ELBE 0.204.070
ELBE 0.206.070
ELBE 0.206.071
ELBE 0.210.070
ELBE 0.204.073
ELBE 0.206.073
ELBE 0.206.074
ELBE 0.210.073
ELBE万向轴
德国ELBE公司建立于1919年，长期致力于传动轴产品的开发与制造。目前德国Elbe是多家国际知名企业的合作伙伴，包括普拉塞陶依尔•法拉利•ZF•卡特彼勒•利勃海尔•多纳•沃尔沃•MAN等。
ELBE主要产品：
万向联轴器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列
精密万向轴：ELBE 0.600系列
十字万向轴：ELBE 0.700系列
球窝万向轴：ELBE 0.800系列
产品应用:
ELBE产品主要应用于铁路机械•工程机械•交通运输车辆•农业机械•工业制造机械等。
替代兼容性:
可以根据客户需求来制定产品特性，工厂根据产品配套灵活性进行升级，替代，从而达到现场的完美使用。
黑色的详细信息=标准
橙色的细节=可能的选项
可选连接方式
1、轴连接
2、法兰连接
0.200系列传动轴的开发是为了满足农业和工程设备的特殊要求以及在动力转向轴上使用万向轴。
0.200系列轴的典型特征是大的偏转角度和较大的长度补偿。
由于农业设备应用需要快速而简单的安装布置，因此不考虑法兰版本。 而是选择了枢纽安排。
根据尺寸的不同，这些传动轴都配有滚针轴承或滚柱轴承。根据要求，0.200系列Cardan轴可以配备快速分离或夹紧装置。 基本的设计和制造类似于0.100系列。
EMMEGI 风冷油热交换器产品参数介绍
材质：“长寿命”铝
工作压力：20bar
通风类型 /单相230V交流50Hz /三相230/400V交流50/60Hz，12 - 24V DC /液压 GR.1- Gr.2- Gr.3
液体输送：从5l/m 到520l/m
容量：2,75千瓦/℃
标准配备：支撑脚
可选设备：可安装可调式温控器0-120℃或者 恒温控制器
自1975年开始，意大利EMMEGI便开始专业设计和生产热交换器，适用于工业装备，行走机械，建筑机械，空压机，发动机，液压系统等领域。
1998年 EMMEGI 获得 欧洲UNI EN ISO 9001/2000 质量认证。
30多年来的热交换器设计和生产经验使得EMMEGI公司积累了先进的技术，制造出来的热交换器能够满足世界市场日益增长的多样化需求。
EMMEGI公司高质量标准的产品使得EMMEGI公司在世界热交换器产品领域有着强大的竞争力，并成为该领域的佼佼者,领先的工业用热交换器制造商,产品销往世界各地。
关于空气--油换热器
空气--油热交换器使用强迫的通风冷却的液压油和液压油。可用于移动液压应用农场机械和地球移动器、 压缩机、 机床和注塑机等。EmmegiI 空气油换热器用于冷却油液压系统使用的冷却剂和经过辐射通过由电动或液压马达风扇的空气。
关于水--油换热器
也称为水--油换热器是管壳式换热器。用于食品的东西机械、 海洋和工业设施、 机床、 压缩机和发电机组。
EMMEGI 水油换热器用于冷却油液压系统在返回行的系统上。
自主换热器
在液压回路中使用换热器不能上的安装位置由于锤击和高差流动在等电梯的电路返回线路 / 电梯、 机床、 工业机械。
组合换热器
用来冷却发动机水和液压油。在压缩机中使用。
Emmegi 自置居所津贴 TK 换热器
综合的浪涌坦克将包含在此换热器，用来冷却闭式液压系统如在移动中的机器和卡车混合器上找到。
自定义换热器
具体液压冷却 needscan 处理自定义内置热交换器。
Emmegi 换热器阵容：
Emmegi 2000 K 系列换热器
Emmegi MG 系列水油换热器
Emmegi 自置居所津贴 TK 系列热交换器
自置居所津贴 TK 系列热交换器，配有集成的调压，用于冷却闭合回路液压装置。
自置居所津贴 Emmegi 系列换热器
Emmegi 自置居所津贴紧凑系列换热器
Emmegi 2000KBV 系列热交换器
Emmegi 系列换热器
EMMEGI 产品
EMMEGI 风冷油热交换器
EMMEGI 冷水油热交换器
EMMEGI 热交换器组合应用行走机械
EMMEGI 自动冷却系统
EMMEGI 热交换器组合应用空压机
EMMEGI HPATK系列热交换器
EMMEGI 用户定制热交换器
EMMEGI 风冷油热交换器 用于冷却 连续工作在恶劣工作条件下的节气，通过强制通风来冷却机器的液压油或者其他液体。
EMMEGI风冷油热交换器品类选择多样，产品高效，而且EMMEGI产品所选用的材质可保证用户得到可信赖的产品。
EMMEGI 风冷油热交换器适用范围
行走机器（推土 - 农业机械）
液压装置
压缩机
专用车辆
机床
注塑机
MG2005K
MG2010K
MG2015K
MG2020K
MG2024K
MG2030K
MG2040K
MG2050K
MG2020 2KS
MG2024 2KS
MG2030 2KS
MG2040 2KS
MG2050K 2PASS
MG2010K 2PASS
MG2015K 2PASS
MG2020K 2PASS
MG2024K 2PASS
MG2030K 2PASS
MG2040K 2PASS
MG2015K By-Pass
MG2020K By-Pass
MG2024K By-Pass
MG2030K By-Pass
MG2040K By-Pass
HPA 12 COMPACT
HPA 18 COMPACT
HPA 24 COMPACT
HPA 30 COMPACT
HPA 36 COMPACT
HPA 42 COMPACT
HPA 50 COMPACT
HPA 52 COMPACT
HPA 24 2 PASS COMPACT
HPA 30 2 PASS COMPACT
HPA 36 2 PASS COMPACT
HPA 42 2 PASS COMPACT
HPA 50 2 PASS COMPACT
HPA 52 2 PASS COMPACT
HPA 30/2 COMPACT
HPA 36/2 COMPACT
HPA 42/2 COMPACT
HPA 50/2 COMPACT
HPA 52/2 COMPACT
